製造元：（株）オプトクエスト
光通信波長帯,近赤外～可視域において,半導体レーザ(LD),半導体光アンプ(SOA)への光結合および,各種導波路の光結合実験に便利な集光モジュールです.
先端部分をφ2.5mmとして,素子に可能な限り近づけられる構造としました.
| 特長 ・LDの集光が高効率で可能 ・導波路への光結合が高効率で可能 ・小型であり実装が容易 ・用途に合わせて仕様・オプションの選択が容易 |
 |
バリエーション
集光モジュールは特殊な倍率や特殊な波長など,さまざまなタイプの実績がございます.その一部をご紹介いたします.
▶ アイソレータ内蔵タイプ
特徴
・主に通信帯域(1300ｎｍや1550nm)でのご使用に適しています.
(他波長はお問い合わせください.)
・ファイバ端や素子からの反射を抑制することが可能です.
・偏波型,偏波無依存型タイプも選択することが可能です.

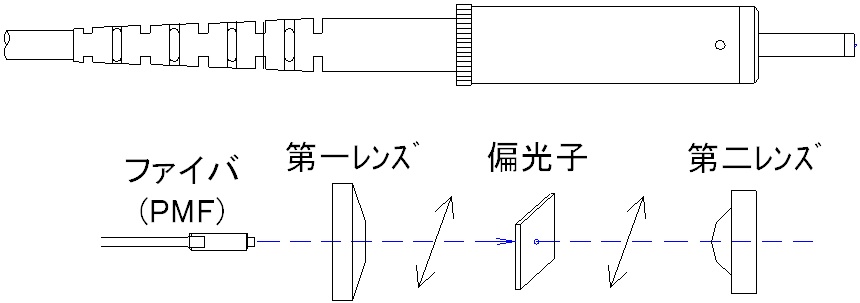

▶ 偏光子内蔵タイプ
特徴
・可視域～通信帯域でのご使用が可能です.(ご使用になる中心波長をご指定ください.)
・偏光依存性のある素子への集光に適しています.
▶ 直線偏光回転機構付きタイプ
特徴
・可視域～通信帯域でのご使用が可能です.(ご使用になる中心波長をご指定ください.)
・高消光比の直線偏光を任意の方位で集光することが可能です.
| 型番 | CLMA | |||||
| ①波長 | 15：1550nm 13：1310nm | |||||
| 10：1060nm 98：980nm | ||||||
| 85：850nm 78：780nm 65：650nm | ||||||
| 挿入損失 | ≦ 0.8dB（アダプタの接続損失含まず） | |||||
| 反射減衰量 |
≧50dB （1.5μｍ、1.31μｍ） ≧40dB（設計保証 近赤外～可視域） |
|||||
| シングルモード系 （1.3,1.55μｍ） | ②スポット径 (μm)※1 | 1.8 | 2.8 | 3.9 | 4.5 | 6.3 |
| W.D.（ｍｍ） | 0.3 | 0.3 | 0.3 | 1 | 1.7 | |
| ③光ファイバ ※3 | S：SMF P：PMF ( L=1.0m ) | |||||
| 分散シフト系 （1.55μｍ） | ②スポット径 (μm)※1 | 2.2 | 3.1 | 3.6 | 5 | 5.8 |
| W.D.（ｍｍ） | 0.3 | 0.3 | 0.3 | 1 | 1.7 | |
| ③光ファイバ ※3 | D：DSF （L=1.0m） | |||||
| 近赤外 ～可視域 | ②スポット径 (μm)※1 W.D.（ｍｍ） ③光ファイバ ※3 |
ご希望のスポット径とW.D.をご指定ください. ご希望に近い最適化で検討しご提案します. |
||||
| ④線種 | 3：φ3mmPVCコード 9：φ0.9mm芯線 | |||||
| ⑤光コネクタ | F：FC/SPC S：SC/SPC FA：FC/Angled PC SA：SC/Angled PC | |||||
| ⑥消光比 | 無し： 20dB以上 25:：25dB以上（PMF選択時） | |||||
| ⑦内蔵光学素子 | 無し：無し IA: 偏波型ISO内蔵 | |||||
| ※2 | IB : 無偏波型ISO内蔵 P：偏光子 | |||||
※1 スポット径は幾何光学での計算値となります.
※2 アイソレータ内蔵時,特性が異なりますので,お問い合わせ願います.
※3 ファイバはそれぞれの波長に適したものを使用いたします.
