製造元:(株)オプトクエスト

本製品はイオンアシスト成膜技術により,屈折率の異なる2種類の酸化物誘電体交互多層膜を平面基板上に蒸着した広帯域全反射ミラーです.
金属ミラーと比べて,99%以上の高反射率を有し,ミラー表面がほぼガラスと同程度の堅さですので,取り扱いが容易です.





特長
 ・波長400~1200nm,または600~1700nmの広い範囲で99%以上の高反射率が得られます.
 ・入射角は,0~50°の範囲で使用可能です.
 ・P偏光,S偏光ともに高反射が得られます.
 ・経年変化が殆どありません.
 ・高温,高湿下での使用が可能です.
 ・金属ミラーと比べ吸収損失が殆どないため,CWレーザ耐力に強いミラーです.

カタログ PDF



標準仕様

型番 BBMR
適応波長範囲 400~1200nm or 600~1700nm
反射率 99%以上
入射角 0~50°
サイズ φ30×5tmm、φ25.4×5tmm
基板 石英
基板面精度 λ/10 @ 632.8nm
平行度 3分以内
有効径 実径の80%

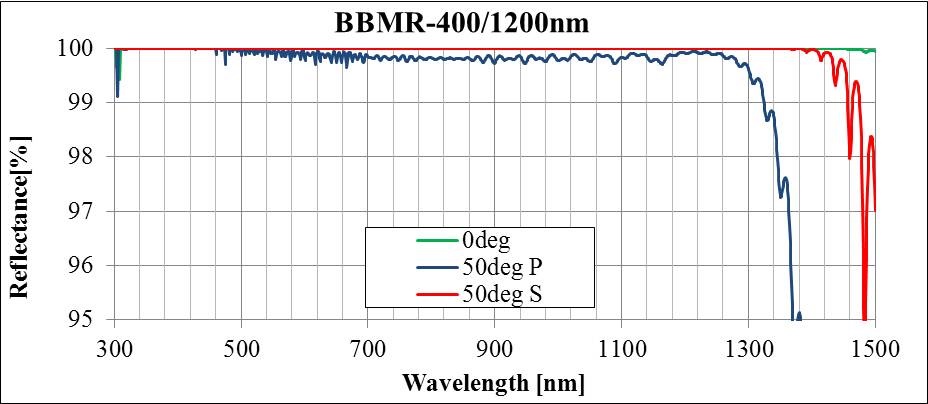

反射率波長特性例① ※適応波長範囲:400~1200nm



反射率波長特性例② ※適応波長範囲:600~1700nm
