製造元：ファイバーラボ（株）
AlF3系ふっ化物ファイバはAlF3を主成分とするふっ化物ファイバです.ZBLANふっ化物ファイバと比べてレーザ損傷特性,耐水性に優れ,GeO2ファイバと比べて損失が小さいため,波長2.94μｍのEr-YAGレーザ治療器用光ガイドとして国内外で既に多くの使用実績があります.また,波長3.5μｍまで低損失なため中赤外域の分光分析用光ガイドとしても使用されています.
|
■ 特徴 ■ 応用 |
 |
■ 概観
|

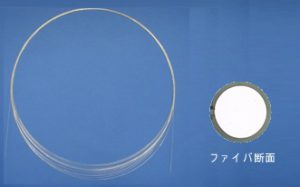

AlF3系ふっ化ファイバ （クラッド径Φ０．４８） |
SMAコネクタ付Φ０．８SUSチューブ外装ケーブル |
■ ファイバ仕様
| 型番 | AMF-440/480 | AMF-200/240 |
| ファイバタイプ | ステップインデックス型マルチモードファイバ | |
| コア径 [μm] | 440±20 | 200±10 |
| クラッド径 [μm] | 480±10 | 240±10 |
| 被覆径 [μm] | 600±30 | 480±30 |
| NA | 0.22+/-0.02 | |
| 損失 @λ=2.94 μm[dB/m] | < 0.1 | |
| コア・クラッドガラス | ふっ化アルミニウム系ガラス | |
| コーティング材 | UV硬化ポリアクリレート樹脂 | |
| レーザ損傷試験 @2.94µm |
700 mJ, 3 pps x1600 shots で損傷なし |
– |
| プルーフ試験 | 6 cm 半径 | 3 cm 半径 |
■ ケーブル仕様
| 型番 | AFC-440/480 |
| ファイバ | AMF-440/480 |
| 透過率 | >80 % at 2.94 µｍ |
| ケーブル長 | 2 m |
| 保護チューブ | SUS tube (φ0.81 mm) |
| コネクタ | 特殊コネクタ（SMAコネクタと互換性） |
■ AlF3系ガラスの性質
| 光学的性質 | 屈折率（ｎｄ） | 1.46 |
| 透過波長域 | 0.21- 6.82μｍ（肉厚5 ｍｍ、50%透過波長） | |
| 熱的性質 | 転移温度（Ｔｇ） | 367 ℃ |
| 屈伏温度（Ｔｓ） | 400℃ | |
| 熱膨張係数（α） | 186ｘ10-7 /℃ | |
| 物理的性質 | 比重 | 3.97 |
| 化学的性質 | 耐水重量減（Ｄｗ) | 0.27 ｗｔ％（100℃水中1時間） |
| 耐酸重量減（Ｄａ) | 0.94 ｗｔ%（100 ℃0.01N HNO3溶液中1時間） | |
| 機械的性質 | ヤング率（Ｅ） | 66 GPa |
| 剛性率（Ｇ） | 26 GPa | |
| ポアソン比［σ） | 0.29 | |
| ヌープ硬度（ＨＫ） | 3.1 GPa |
